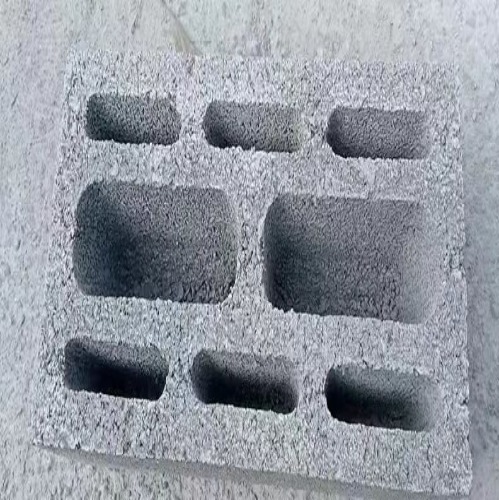

Научно обоснованный состав бетонных кирпичей: технический путь от сырья до однородного смешивания.
Он качество бетонных кирпичей В основе проектирования состава лежит разработка рецептуры бетонной смеси, а суть проектирования заключается в балансе прочности, долговечности и экономичности. При производстве кирпича из сухого твердого бетона проектирование смеси — это не просто применение формулы, а динамический процесс оптимизации, основанный на характеристиках сырья и параметрах процесса.
I. Роль и логика выбора сырья
Первым шагом в разработке состава смеси является уточнение функции каждого материала. Цемент марки P・O 42,5, как основной цементирующий материал, определяет предельную прочность кирпича в зависимости от его класса прочности. Слишком низкая дозировка приводит к недостаточной прочности, а слишком высокая увеличивает стоимость и риск тепловыделения при гидратации. Средний песок заполняет зазоры между крупными заполнителями. Его модуль крупности должен контролироваться в пределах от 2,3 до 3,0, а содержание глины не должно превышать 3%, иначе это повлияет на прочность сцепления между цементом и заполнителями. Дробленый щебень фракции 5-10 мм формирует каркас; содержание игольчатых и чешуйчатых частиц должно контролироваться для обеспечения уплотнения.Зола или минеральный порошок«Добавки, улучшающие удобоукладываемость и снижающие расход цемента, заполняют поры за счет микроагрегатного эффекта золы-уноса, но ее дозировка должна контролироваться на уровне 15–25% от цементного материала; чрезмерная дозировка приведет к замедлению набора ранней прочности. «Водоредуцирующие добавки и ускорители» позволяют корректировать пропорции смеси: водоредуцирующие добавки повышают текучесть при низком водоцементном соотношении, а ускорители компенсируют отставание в наборе ранней прочности, вызванное добавками. Вода для замешивания должна соответствовать стандарту JGJ 63; избыточное содержание хлоридов и сульфатов вызовет коррозию арматуры и проблемы с объемной стабильностью.
II. Основы расчета состава смеси для сухого твердого бетона
Для сухого твердого бетона характерна осадка конуса приблизительно 0, что означает, что он «образует комок при сжатии, но крошится при ударе». Такая нулевая осадка конуса означает, что расход воды чрезвычайно важен — водоцементное соотношение обычно контролируется в диапазоне от 0,28 до 0,35. Логичной отправной точкой для проектирования смеси является «правило водоцементного соотношения»: определить водоцементное соотношение на основе целевой прочности (например, MU15 или MU20), а затем определить общее количество цементирующих материалов путем пробного смешивания. Типичный диапазон начального проектирования смеси может быть установлен следующим образом: цемент 280-350 кг/м³, зола-унос 60-80 кг/м³ (коэффициент замещения приблизительно 20%), доля песка 40%-45%, а дозировка щебня корректируется в зависимости от насыпной плотности. Однако этот диапазон является лишь отправной точкой и должен быть «скорректирован путем испытаний» — после каждой корректировки водоцементного соотношения или соотношения добавок образцы должны быть отлиты и испытаны на прочность при сжатии через 7 и 28 дней, одновременно проверяя морозостойкость (скорость потери массы ≤5% после 25 циклов замораживания-оттаивания) и кажущуюся плотность (обычно ≥2200 кг/м³).
III. Процесс смешивания: обеспечение успешности рецептуры смеси.
Независимо от точности рецептуры смеси, если процесс смешивания выходит из-под контроля, все предыдущие усилия будут потрачены впустую. Сухой твердый бетон, из-за низкого содержания воды и высокого содержания порошка, очень подвержен неравномерному покрытию цементной пасты или локальному расслоению. Единственный вариант — использование бетоносмесителя с принудительным сжатием, поскольку его сила сдвига способна разбить комки цемента. Минимальное время смешивания — ≥90 секунд; в процессе производства необходимо контролировать состояние смеси: если после ручного замешивания поверхность равномерно покрыта пастой без просачивания воды, однородность соответствует стандарту; если появляются признаки расслоения раствора и крупного заполнителя, время смешивания следует соответствующим образом увеличить до 120 секунд. Порядок добавления материалов также имеет решающее значение: рекомендуется сначала смешать щебень, песок и половину воды в течение 30 секунд, затем добавить цемент, золу и добавки, и, наконец, добавить оставшуюся воду. Это позволяет избежать потерь цемента из-за разлетающихся частиц. Необходимо проверить насыпную плотность каждой партии; Если отклонение превышает ±2%, необходимо скорректировать пропорции смеси.
Заключение
Научное соотношение компонентов смеси Это не просто расчеты на бумаге, а замкнутый цикл **«проектирование — пробное смешивание — корректировка — проверка»**. В системах с сухими твердыми материалами точный контроль влажности, разумная замена добавок и строгое соблюдение времени смешивания являются незаменимыми. Только определив соответствующие пропорции смеси, отвечающие требованиям прочности, морозостойкости и плотности, посредством испытаний, и строго стандартизировав процесс смешивания, мы можем гарантировать, что каждый кирпич сохранит свою несущую способность и долговечность в течение длительного срока службы. Научный подход к определению пропорций смеси в конечном итоге приводит к достижению оптимального баланса между качеством и стоимостью при соблюдении стандартов.
